שיעור מידולפנים

דרך קלה ופשוטה למדל פנים בסיסיות בשיטת Box Modeling ב-LightWave.
מערך שיעור ב-LightWave מאת כפיר רם.

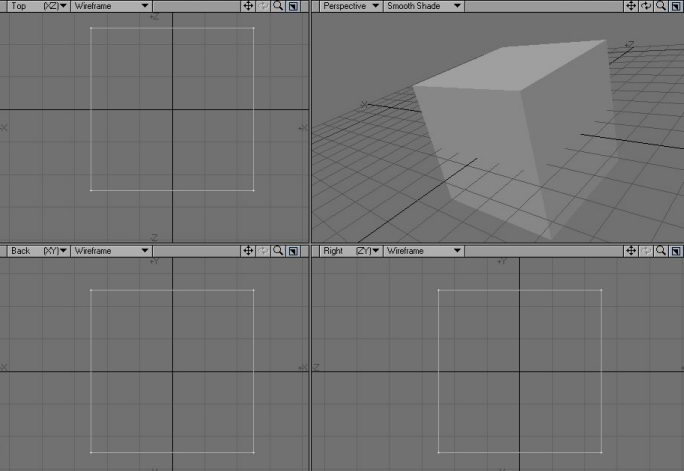

שלב 1. צרו קופסא.

שלב 2. לחצו shift-d ובחרו את האופציה Metaform. חזרו על פעולה זו פעם נוספת. כעת לחצו TAB.

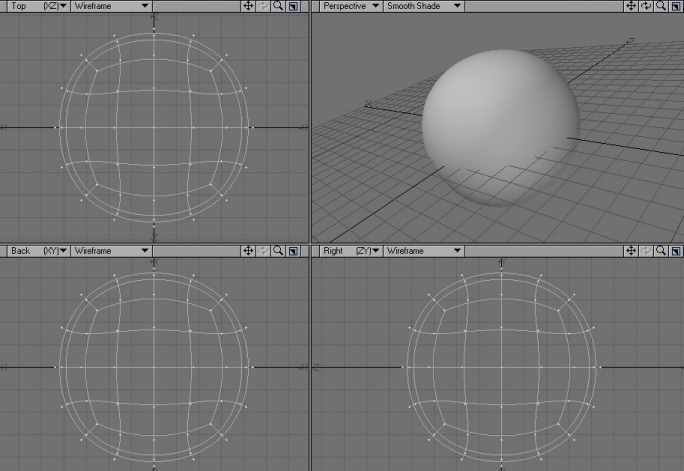

כרגע יצרתם כדור העשוי כולו מפוליגונים מרובעים.

שלב 3. סמנו את ארבעת הפוליגונים שבקדמת הפנים. לחצו TAB כדי לצאת ממצב SubPatches.

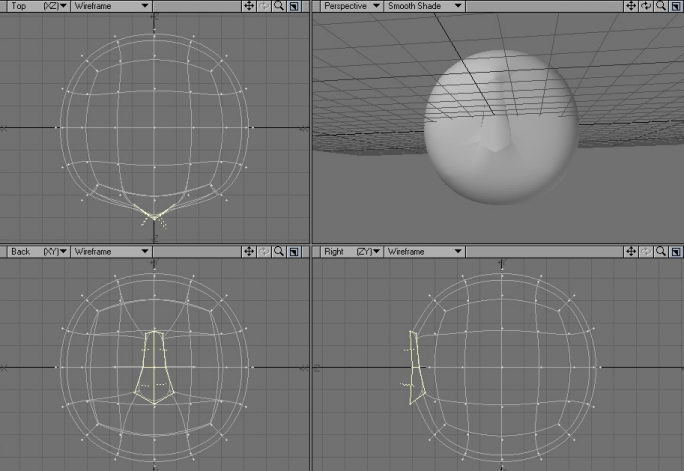

לחצו ctrl-t (כלי ה-Drag) והזיזו את הנקודות כך שיצרו את הצורה הבסיסית של בסיס האף.

שלב 4. לחצו TAB כדי לחזור למצב SubPatches.

שלב 5. לחצו e (הכלי Extender Plus) כדי ליצור פוליגונים עבור האף.

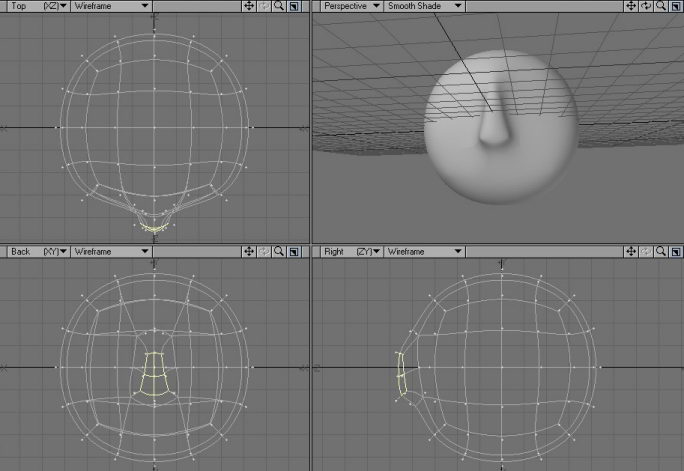

שלב 6. באמצעות כלי ה-Stretch, גררו את הפוליגונים קדימה ולמטה.

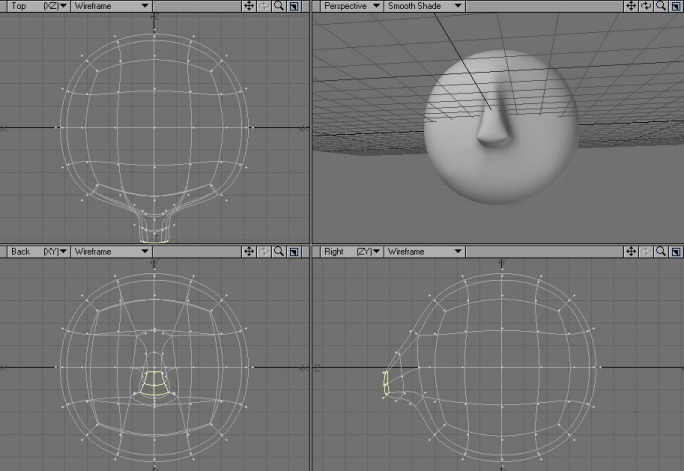

שלב 7. לחצו שוב e והשתמשו שוב ב-Stretch כדי להביא את הפוליגונים עד קצה האף.

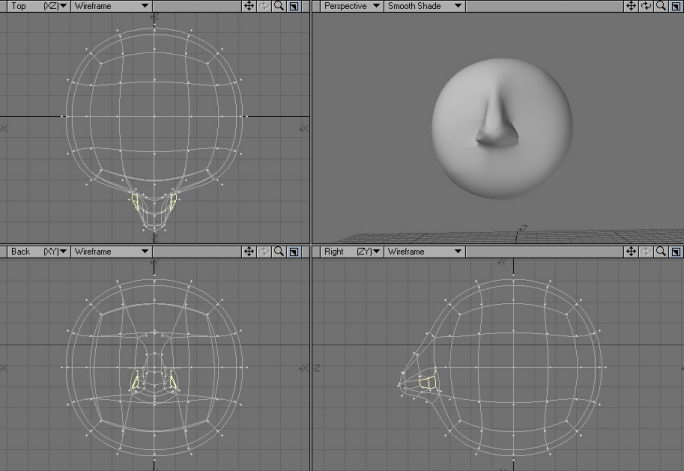

שלב 8. בחרו את הפוליגונים בצידי האף (שני פוליגונים בכל צד).

שלב 9. לחצו e.

שלב 10. באמצעות Stretch, גררו את הפוליגונים אחורה והחוצה, והקטינו אותם מעט.

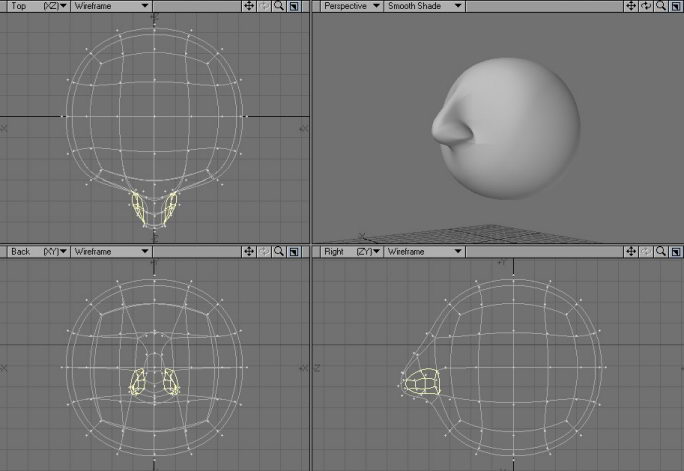

שלב 11. סמנו את כל הפוליגונים שבצידי האף והשתמשו ב-Drag כדי לעצב את צורתם.

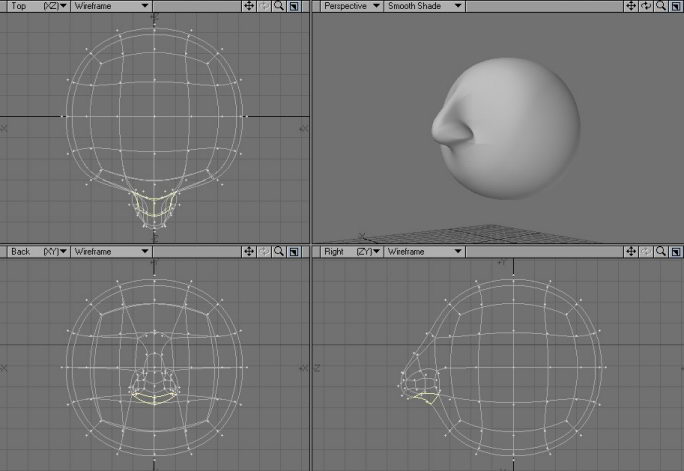

שלב 12. סמנו את הפוליגונים המחברים בין תחתית האף לבין הפנים עצמן. כאן ברצוננו ליצור את הנחיריים.

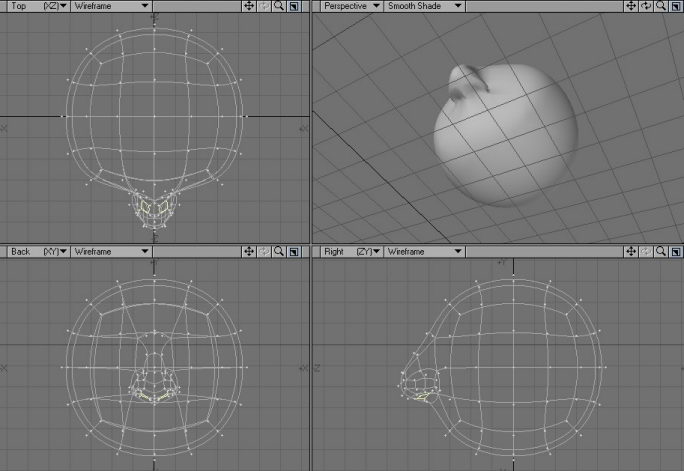

שלב 13. לחצו TAB ועצבו את צורת הפוליגונים כך שיתאמו לפתחי הנחיריים.

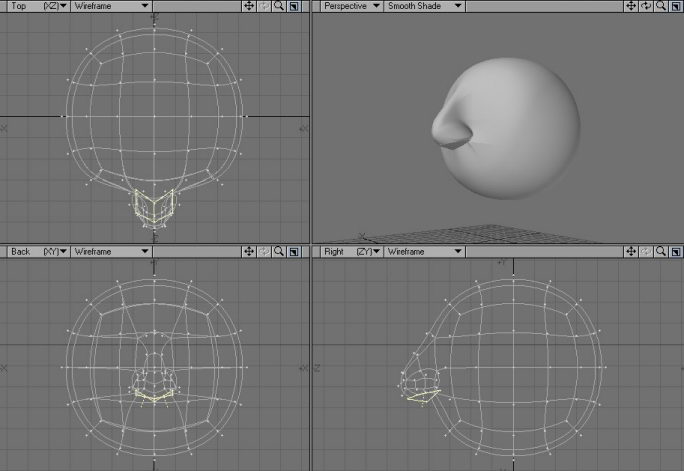

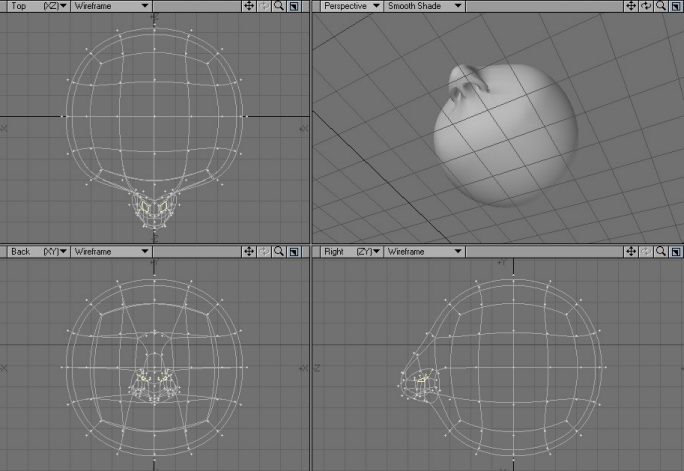

שלב 14. לחצו שוב TAB ואז לחצו b (כלי ה-Bevel) וגררו את העכבר מעט שמאלה כדי ליצור את חורי הנחיריים.

שלב 15. לחצו e ובאמצעות Move, גררו את הפוליגונים פנימה לתוך האף.

שלב 16. בחרו את 4 הפוליגונים שמתחת לאף.

שלב 17. לחצו ctrl-k (הכלי Spin Quad) פעמיים, כדי לשנות את כיוון הזרימה של הפוליגונים.

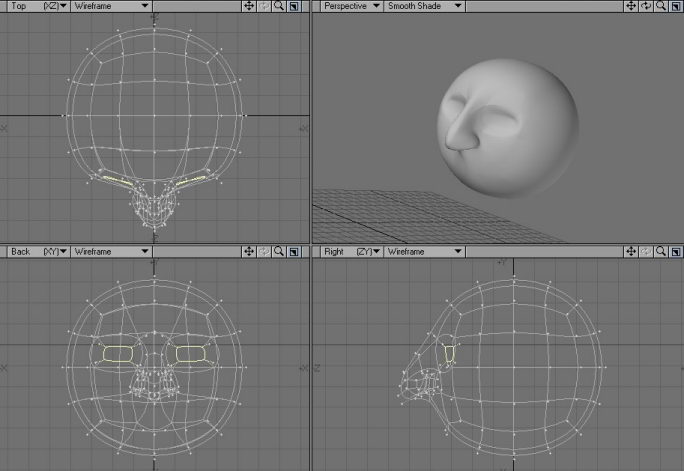

שלב 18. בחר פוליגונים עבור העיניים ולחצו e.

שלב 19. באמצעות Stretch, מעכו אותם פנימה לתוך הפנים.

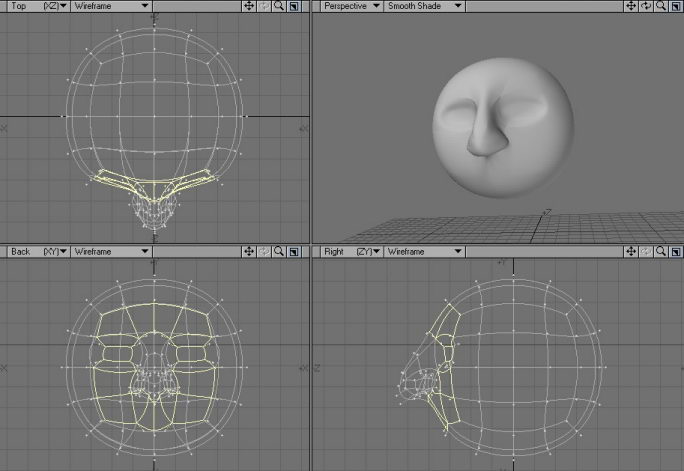

שלב 20. סמנו רצועת פוליגונים המתחילה מהמצח, דרך העיניים, הלחיים וכלה בשפתיים.

שלב 21. השתמשו בכלי QuickSaw כדי להוסיף Edges באמצע הפוליגונים שבחרת.

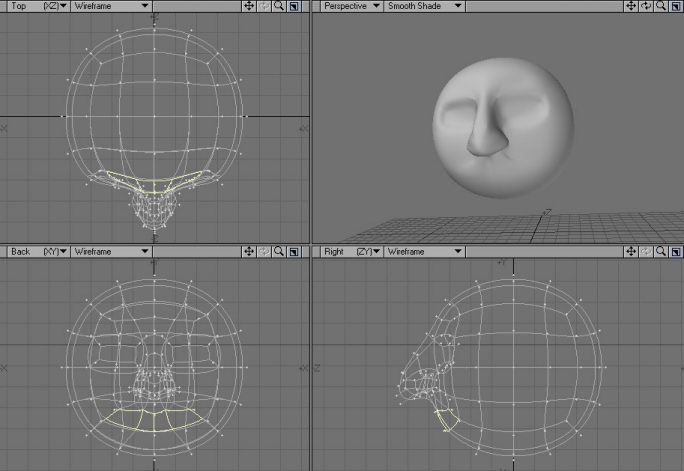

שלב 22. בחרו את הפוליגונים שבקצות השפתיים (שני פוליגונים בכל צד).

שלב 23. לחצו ctrl-k פעמיים.

שלב 24. כעת בחרו ארבעה פוליגונים עבור השפתיים.

שלב 25. השתמשו ב- QS Dbl Term כדי ליצור פוליגונים חדשים עבור השפתיים.

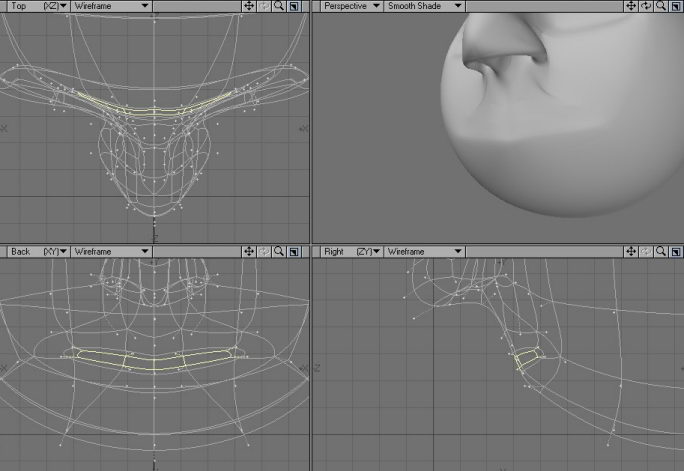

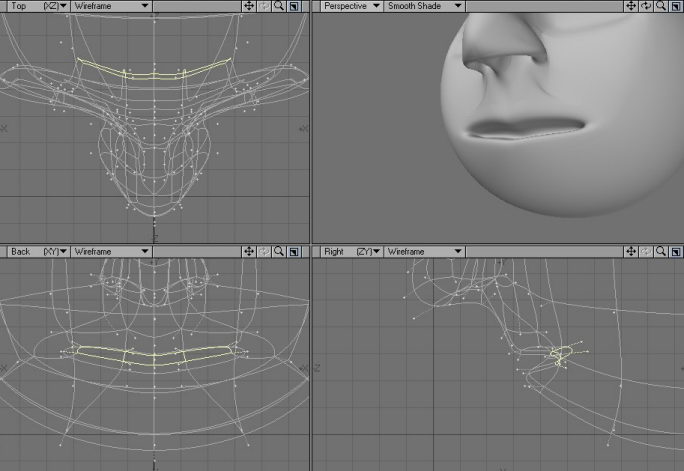

שלב 26. התקרבו (Zoom) לאיזור השפתיים ובחרו את 4 הפוליגונים שבמרכז.

שלב 27. לחצו e.

שלב 28. גררו את הפוליגונים לתוך הפנים.

שלב 29. סמנו רצועת פוליגונים המתחילה במצח, עוברת בצידי העיניים ומסיימת בחלק שבין האף לשפתיים.

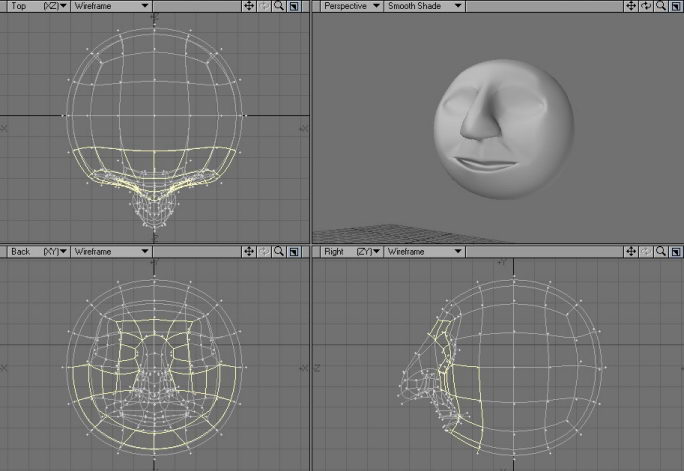

שלב 30. השתמשו בכלי QuickSaw כדי להוסיף Edges באמצע הפוליגונים שבחרתם.

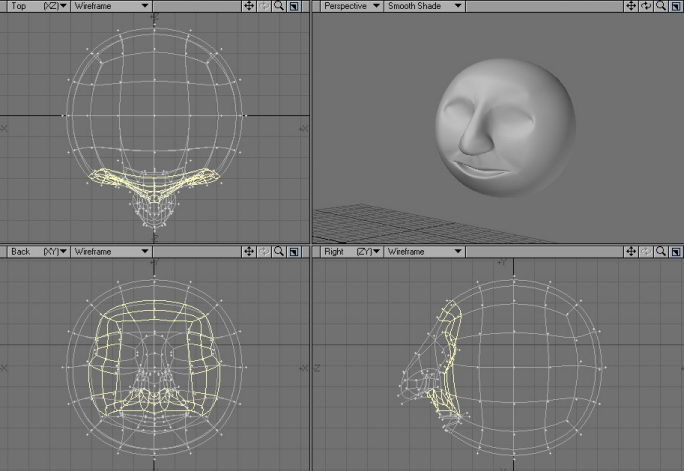

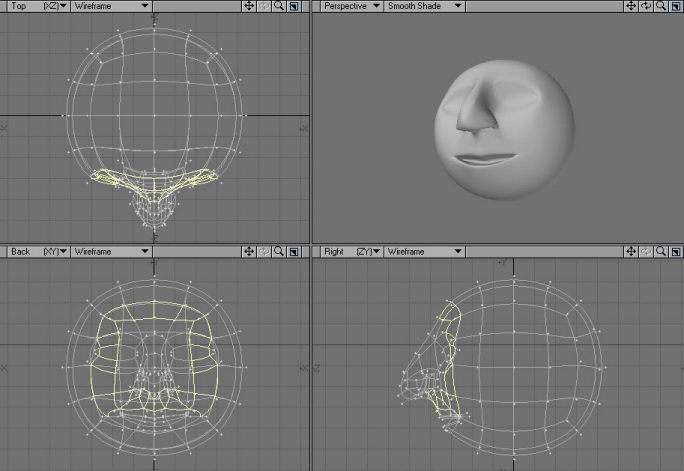

שלב 31. בחרו רצועת פוליגונים העוברת מסביב לאף ולשפתיים.

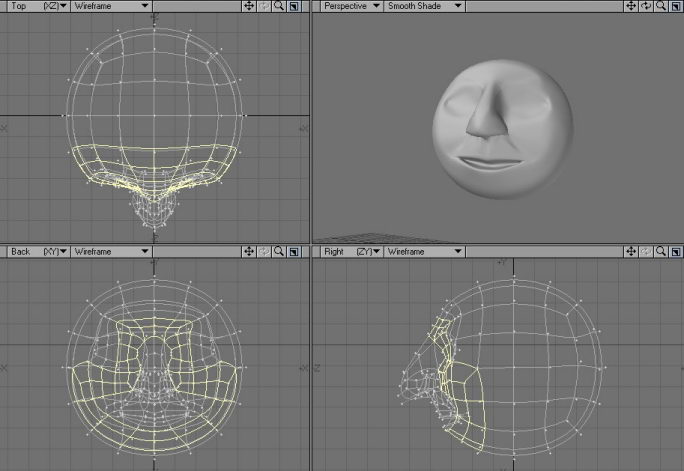

שלב 32. השתמשו בכלי QuickSaw כדי להוסיף Edges באמצע הפוליגונים שבחרתם.

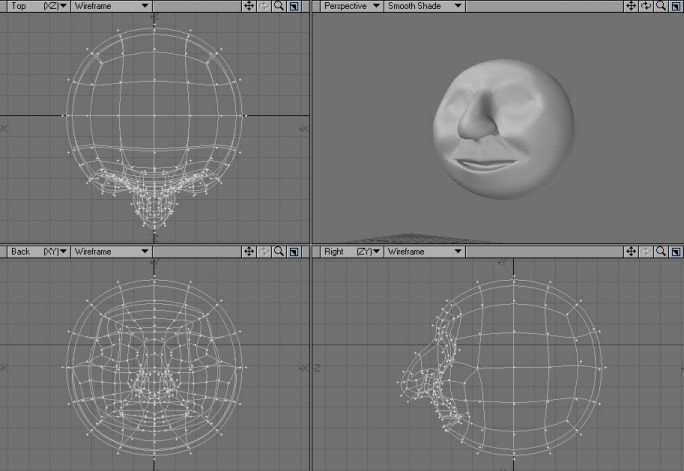

שלב 33. השתמשו בכלי ה-Drag כדי לשנות את צורת האובייקט.

שלב 34. זהו זה. יש לכם אף, עיניים ושפתיים בסיסיים. עכשיו מתחילה העבודה האמיתית…

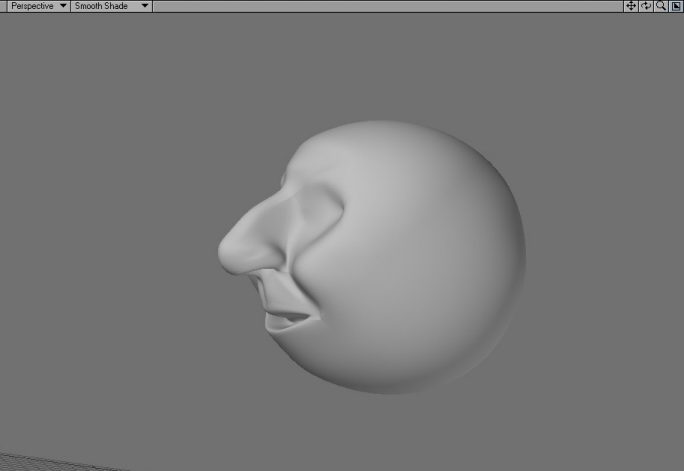

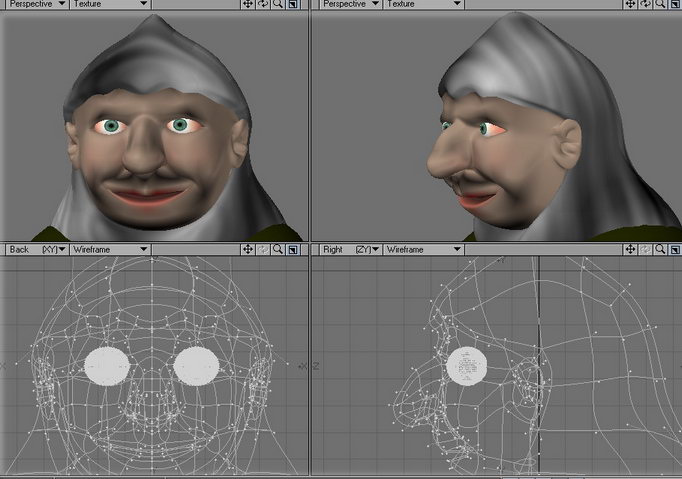

אובייקט גמור לדוגמה…
